一  xm-220微機防誤操作系統功能簡紹:

1. 強制閉鎖

對一次設備加裝鎖具，對其操作實施強制閉鎖，通過模擬、預演，

檢驗、打印和傳輸操作票，運行人員可按照倒閘操作票的順序，模擬預演后對設備進行操作，避免正常情況下由于操作順序不當而引起各種電氣設備誤操作，實現部頒五防要求：

防止誤拉合斷路器

防止誤入帶電間隔

防止帶負荷拉隔離開關

防止帶電掛地線或合接地刀閘

防止帶地線（接地刀閘）合隔離開關

同時還可實現旁路母線充電、倒母線操作、線路側驗電、就地或遠方操作

復雜閉鎖功能。

2. 自動對位功能

系統可通過顯示屏上的模擬元件直觀地反映系統的工作狀態，且通過記憶對位的方式或通過與監控通訊，接收監控系統發來的實遙信，檢測顯示屏上各元件的狀態是否與實際設備的運行狀態一致，若不一致時則自動對位刷新狀態。

五防模擬操作

模擬操作時，在防誤裝置主機上，按變電站一次主接線圖設備防誤操作畫

及各種功能菜單，檢驗操作票是否正確，若操作錯誤，則在顯示器上顯示相應信息并同時發出音響報警，達到了防止各種誤操作的目的，同時也起到了仿真培訓的作用。

發送及儲存操作票

模擬預演結束后，微機五防系統將正確的操作內容（一次操作票）自動存

并傳輸?shù)诫娔X鑰匙中，該操作票中所列內容為所涉及的一次設備及二次操作部分。

五防閉鎖操作

運行人員依據電腦鑰匙所顯示的設備號，進行倒閘操作，電腦鑰匙對違反

防規定或與操作票不符的操作實現強制閉鎖，通過其內部固化的閉鎖邏輯來判斷錯誤操作的類型，并以語音提示及液晶顯示方式警告操作人員。

具有匯報對位功能

倒閘操作完畢，電腦鑰匙插回傳輸口，通過電腦鑰匙反饋現場信息（狀態

給工控機，實現顯示屏上設備狀態與現場設備狀態一致。

多任務并行操作功能

支持多任務并行操作功能，允許多個操作班組同時進行倒閘操作，且各組之間無相互

聯系，操作時不必考慮各任務彼此間的順序。

xm-220微機防誤操作系統選型型號

XM-220卓越微機防誤閉鎖系統V2.0（B-1型) 采用計算機大屏幕顯示器為操作界面，通過顯示屏模擬預演操作。可自行繪制與修改主接線圖；可定義與修改五防閉鎖關系程序。同時通過與監控系統通訊接口，實現一次設備的自動對位功能，將并正確的操作內容傳輸至電腦鑰匙中。配置操作票專家系統具有打印、顯示、存儲、刪除操作票和操作權限分級管理等功能。整個系統具有良好的防病毒、抗干擾、無死機的防護措施，使用方便可靠、快捷靈活，安裝、維護方便。

1.硬件配置：

防誤主機（iAdapterL2）

iKey-M中型電腦鑰匙(液晶漢顯)及充電座

各種鎖具和相關附件

DELL商用計算機（E2200 1.8G/1G/160G/DVD）

DELL液晶顯示器（22寸寬屏）

激光打印機（A4）

2.軟件配置：

微機防誤閉鎖軟件

操作票專家系統軟件

通訊接口系統軟件、

多任務操作系統軟件

二  xm-220微機防誤操作系統基本原理及特點

XM-220卓越微機防誤閉鎖系統V2.0（B-1型）軟件中預先編寫了變電站電氣一次系統接線模擬圖和所有設備的操作規則；系統可通過監控系統得到現場的設備實際狀態（系統本身也具備記憶功能），當運行人員在計算機模擬圖上模擬預演時，計算機就根據預先編寫好的規則對每項操作進行判斷，拒絕執行違反“五防”原則的操作，預演結束后將所預演正確的操作內容傳輸?shù)诫娔X鑰匙中，然后運行人員就可以拿著電腦鑰匙到現場倒閘操作。操作時，運行人員按照操作票的順序，對應電腦鑰匙上顯示的設備名稱，將電腦鑰匙插入相應的編碼鎖內，通過其探頭檢測操作的對象是否正確，若正確則顯示正確提示信息，同時開放其閉鎖回路或機構，這時就可以進行倒閘操作。

系統特點

防誤軟件有單站版和集控站版兩種，單站版分單機和多機兩種使用方式。

系統自帶圖形工具，可方便接線圖修改，可以定義新的設備類型及設備畫法。

有完善的閉鎖功能，能夠?qū)嗦菲鳌⒏綦x開關、接地刀閘、臨時接地線、網門等實現強制閉鎖。不僅能滿足基本的“五防”閉鎖功能，還可實現旁路母線充電、帶路操作、倒母線操作、線路側驗電等復雜閉鎖功能。對于集控站，還可以有條件地實現站間閉鎖功能。與監控通訊時還可以閉鎖監控系統的遙控操作。

可實時刷新設備狀態，當與防誤燈光屏或監控系統通訊時可實時刷新設備狀態，并可以顯示部分遙測信號。

操作術語生成方式修改方面，可滿足不同地區的需要。

可以多任務并行操作。單站多機使用方式時，可實現在多臺計算機上同時開多個任務的操作票的功能。

支持防止走“空程序”的閉鎖方式。

具有“黑匣子”功能，可以對操作票進行追憶，便于事故分析。

具有一站多圖、無極縮放、預覽導航等功能。有完整的歷史操作票記錄：可以對歷史操作票進行檢索統計，可以對設備的分、合閘次數進行統計。

有嚴密、完善的用戶權限分級管理功能，可以定義每個操作人員在使用本系統時所具有的權限，能夠具體到可以操作那些設備。

系統的開放性:支持RS485、CANBUS等現場總線和RS232、以太網、INTERNET等多種網絡和接口方式，支持優特規約、SC1801、CDT、DISA等標準規約和101、104、DNP等國際標準規約及其它各種非標準規約。

可以與操作票專家系統配合使用。

可以與防誤燈光屏配合使用并實現相互閉鎖。

系統結構圖

XM-220卓越微機防誤閉鎖系統V2.0(B-2型)系列微機防誤閉鎖裝置是專門針對終端變電站、開閉所研發的一套性價比較高的防誤閉鎖產品。以UT-061C為核心的微機防誤閉鎖系統同時具有完整的五防功能和對解鎖鑰匙的管理功能。采用液晶觸摸屏、RFID無限編碼識別等先進技術的UT-061系列產品將微機五防閉鎖帶入到終端變電領域，為廣大用戶提供了一種集成度更高、應用更靈活、管理更方便、使用更簡單、價格更低廉的微機防誤產品。

系統特點：

●  三屏合一：實現了反饋屏、模擬屏及操作屏功能，可實現設備的電氣量顯示、  閃光報警、母線發光等功能，同時在屏上進行模擬預演，并可在屏上直接對信號進行智能遙控操作。

●  閉鎖功能強：不僅能對斷路器、隔離開關、接地刀閘、臨時接地線、網門等設備實現強制閉鎖，還能對監控進行軟閉鎖；不僅能滿足基本的“五防”閉鎖功能，還可以實現旁路母線充電,代路操作，倒母線操作，線路側驗電等復雜的閉鎖功能。

●  斷路器和電動隔離開關通過開關量輸入輸出單元或監控實時自動對位。無法采集信號的隔離開關、接地刀閘及臨時接地線、網門等設備的狀態由綜合操作屏記憶的方式對位。

●  多任務并行操作，允許同時多個任務進行操作，如果每個任務涉及前一操作票的內容，綜合操作屏會給出提示.

●  可以與操作票專家系統通訊，實現不下位仿真模擬預演。

● 與各種綜合自動化監控系統接口，或配用測控單元，實現無人值守站在線監控操作及遠方操作等各種方式下對一次設備的強制閉鎖及設備狀態的信息共享。

●  唯一操作權管理功能。

●  操作票及對設備狀態的斷電記憶功能。

●  “黑匣子”功能，可以對操作票進行追憶，便于事故分析。

●  中央信號系統的全部功能。

●  配用遙視裝置，可在綜合操作屏上監視倒閘操作全過程，在正常運行狀態下，可通過按壓燈開關的方式直接監視主要電氣設備狀態。

● 通過與監控系統的通訊，可實現軟閉鎖監控系統的遙控操作。

●  通過配置遙控閉鎖裝置可實現對電動設備就地、遠方操作的強制閉鎖。

●  采用電編碼鎖或開關閉鎖控制器閉鎖現場就地操作的斷路器。

● 機械編碼鎖閉鎖手動隔離開關、接地刀閘、網門及臨時接地線。

● 對于電動隔離開關、接地刀閘則依用戶運行情況可選用電編碼鎖或機械編碼鎖（機械編碼鎖閉鎖就地操作機械箱，電編碼鎖閉鎖電氣操作回路），也可以兩者同時使用。

●  對于有防止走“空程序”、線路側驗電等要求的特殊閉鎖方式，可通過加裝智能防空鎖、超級防空鎖、驗電器等鎖具實現。

● 能完善實現三態小車開關柜的五防閉鎖。

●  能對設備的檢修操作進行五防閉鎖。

● 能對聯動設備進行五防閉鎖

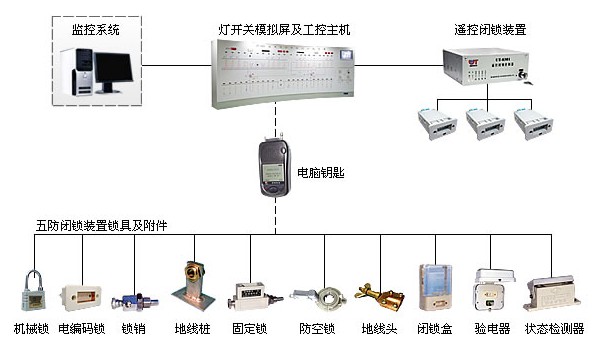

系統結構圖：

三． 通訊串口功能及電腦鑰匙簡紹

  通訊串口功能

支持與任何綜合自動化監控系統接口,實現在線監控操作及遠方操作等各種方式下對一次設備的強制閉鎖及設備狀態的資源共享。

本系統主機通過RS232串口或網絡與監控后臺機或RTU通訊，獲取斷路器及電動刀閘的實時位置信息，當開關位置與后臺機或RTU的位置信息不對應時，本系統報警并進入自動對位。

可對監控后臺機的遙控操作和現場就地操作進行五防控制，監控后臺機的遙控命令必須滿足本系統主機的五防邏輯方為有效命令。本系統獨立形成五防操作系統，除閉鎖由監控系統操作的斷路器、電動刀閘外，不影響后臺監控系統或RTU的運行。

可向監控系統(RTU)提供包括開關、刀閘、網門、臨時地線等虛遙信量，確保監控系統及時刷新其狀態。

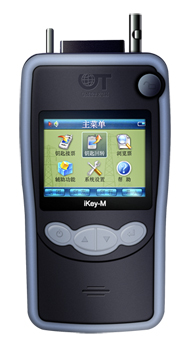

電腦鑰匙功能及類型

iKey-M中型電腦鑰匙是我公司推出的基于“四無技術”的新一代OLED彩屏電腦鑰匙，“四無技術”是我公司投入巨研制成功、專門用于微機防誤領域、擁有多項專利的新型采編碼技術，其典型的特征為無限編碼、無線采碼、無源識別、無線通訊。

iKey-M中型電腦鑰匙無論在技術上、性能上，還是在制造工藝上，都比上一代電腦鑰匙有了本質的提升，滿足了現今用戶對五防裝置的新要求，如：集控站無重碼要求、陽光照射清晰顯示、－40℃低溫工作等特殊應用方案中。

功能及性能簡介

無限編碼，編碼系統采用全球唯一碼。

無線采碼，電腦鑰匙采碼為非接觸式。

“黑匣子”功能：記錄并瀏覽操作票及操作信息，掉電后數據能夠保存10年。

具有清票、自學、記憶、鎖編碼檢查、中止當前的操作票、跳步、實時時鐘、電池電量檢測、自診斷等功能。

可對多種鎖具進行解鎖及檢測操作：

機械編碼鎖

電編碼鎖

遙控閉鎖繼電器

狀態檢測器

系統具有多種先進的數據傳輸模塊，如高速紅外IRDA模塊、無線ut-net通訊模塊、CDMA模塊等，可根據需要具體選配。

普通話語音提示功能。

顯示采用OLED彩屏，增強了視覺效果。

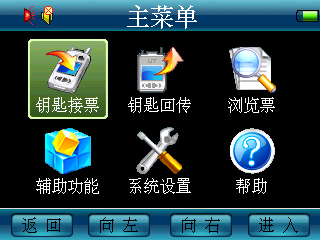

友好的人機界面設計及在線幫助系統，使用方便、簡單。

多維鍵盤輸入，操作靈活。

智能電源監控技術(APC)，保證系統低功耗運行，延長電池使用壽命。

支持GB 5007-85規定的全部漢字庫

耐超低溫、高對比度、多行漢顯液晶顯示屏。

OLED顯示屏幕的亮度軟件可調，滿足不同用戶的需要。

超大容量記憶體，并可根據需要擴充。

具有靈活的手動、自動操作模式切換功能

基于擁有自主知識產權的實時操作系統(RTOS)開發。系統穩定、功能擴展方便。

采用全新的解鎖機構，操作簡單、方便，使用壽命長。

主要技術參數

環境溫度：  -40℃　～　+70℃

環境相對濕度　日平均≤95%，月平均≤90%

電源：4.2V高容量可充電鋰離子電池，標配1000mAh

靜態工作電流：　　       ≤35mA

開鎖時最大電流：　　     ≤300mA

識別編碼鎖個數：　　     ≥65535

允許通過操作回路電流：　 3mA～5A

抗靜電強度：　　　　　   ≥8000V

抗射頻干擾強度：　       ≤50db（uV/m）

抗電源端子傳輸干擾強度： ≤70db（uV）

抗沖擊強度：　　　　     ≥6g

操作回路額定電壓：       ≤220Ｖ 交、直流　　

抗環境紅外線強度：       波長850～980nM時，不小于0.8mW/cm2。

一次接收操作內容：　     384000個漢字

操作票存儲容量           ≤4MB

外形尺寸：　             142×71×31  mm

平均無故障時間（ＭＴＢＦ）：50000h

防雨、防塵等級達到GB 4208-84規定的 IP62等級要求

超低溫功能增強型:

為了讓電腦鑰匙能在寒冷天氣正常使用，我公司特選用進口軍用顯示材料代替電腦鑰匙的液晶顯示器部分，不需用到背光板，同時視角廣、畫質均勻、反應速度快、較易彩色化，徹底解決了常規液晶顯示器在冬季-25℃不正常顯示問題。

顯示方面：主動發光、視角范圍大；響應速度快，圖像穩定；亮度高、色彩豐富、分辨率高。

工作條件：驅動電壓低、能耗低。

適應性廣：采用玻璃襯底可實現大面積平板顯示；如用柔性材料做襯底，能制成可折疊的顯示器。由于最新新型材料是全固態、非真空器件，具有抗震蕩、耐低溫（-40℃）等特性，在軍事方面也有十分重要的應用，如用作坦克、飛機等現代化武器的顯示終端。

iKeyMR-1（錄音功能增強型）:

我公司為了滿足電力生產要求，在iKey-M中型電腦鑰匙基礎上增加具有錄音功能的iKeyMR-1（錄音功能增強型）中型錄音電腦鑰匙，完全符合在新<安規>的第8頁 2.3.6.2 中  ......操作中應認真執行監護復誦制度（單人操作時也應高聲唱票），宜全過程錄音，等規定。

當設置為打開時，在操作界面下，將啟動錄音模塊。啟動完畢后，操作界面下會有○∕▎▎□ 提示。分別表示錄音、暫停和停止。黑色顯示表示當前的狀態。錄音時，按停止后再錄音，將創建新的文件。錄音時，按暫停后再錄音，將繼續寫入原來的文件。

四．操作票專家系統

UT-ZJXT型操作票專家系統是根據我國電力系統運行的實際情況，總結全國電力系統不同地區的特點基礎之上開發的適合發電廠、變電站和集控站使用的倒閘操作票智能處理系統，該系統實現了圖形開票、手工開票、按典型票開票、自動開票等多種開票方式，提供了操作票打印、網上瀏覽及操作票管理等功能，可與UT-2000型綜合操作屏配合使用，實現設備信息共享、綜合操作票開票等功能。也可通過網絡，使用瀏覽器實現設備狀態、操作票等信息的遠程瀏覽和查詢功能。為現場運行人員開操作票提供一個簡單可靠、快速準確的實用工具，大大提高了運行人員的工作效率和準確性。操作票專家系統分單站版、集控站版。

本系統基于Windows系列平臺運行，具有良好的圖形化人機交互界面，使用簡便，配置靈活，運行可靠等特點。特別適合我國電力系統用戶，有助于提高廣大運行人員工作效率和工作質量。自1992年第一套操作票專家系統投入運行以來，已有1600余套在全國各地使用。

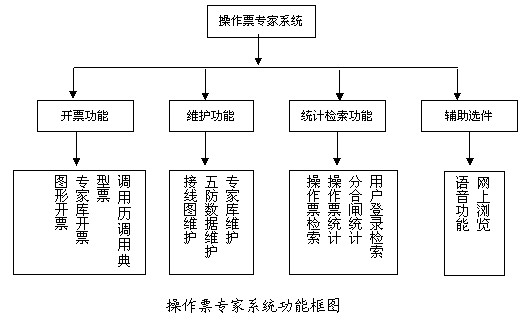

系統功能

1) 開票方式靈活多樣

操作票專家系統提供了多種開票方式，每一種開票方式開出的操作票都可以存成典型票以備以后調用，主要開票方式有：

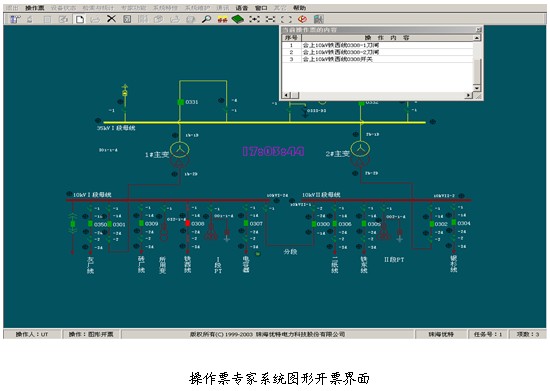

a. 圖形開票

通過在接線圖上點擊要操作的設備的方法來生成操作票，在開票過程中可自動或手工插入二次操作和提示性操作，開出的操作票滿足“五防”要求。該方法將“模擬”與開票融為一體，是一種簡單實用的開票方法。

b.  使用專家?guī)扉_票

只需選擇運行方式和要操作的線路，系統即可根據專家?guī)熳詣娱_出操作票。開出的操作票既可直接使用，也可根據實際情況對操作票進行進一步修改、整理后再使用。

c. 調用典型票

直接調用系統中保存的典型票，被調用的典型票通過“五防”邏輯判斷后即可進行打印。

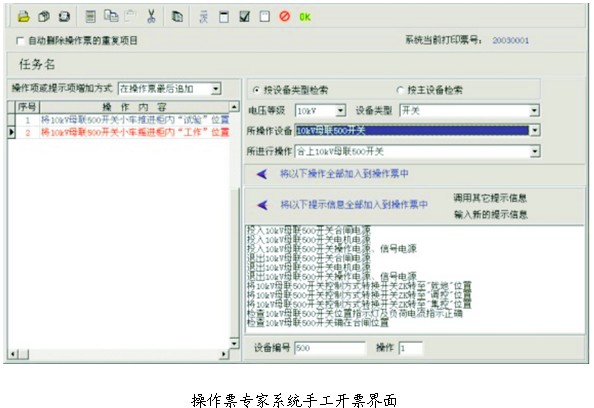

d. 手工開票

模擬手工方式逐項輸入操作票的內容，然后進行“五防”邏輯判斷、打印，在開票過程中可以調用歷史操作票和典型票，提供短語開票功能。

e. 調用歷史操作票

2) 格式設計方便

3) 操作票檢索統計功能豐富

4) 開票培訓功能實用

5) 矢量繪圖工具功能強大

6) 設備投入／退出運行方便

7) 用戶權限管理功能完善

8) 系統維護工作簡單
