一  xm-2323GPS時鐘對時系統概述:

目前電力系統中的時間同步方式是以全球定位系統（GPS）導航衛星發送的無

線標準時間信號為統一時鐘信號源，再由統一時鐘信號源向電網中各類裝置提供

標準時間。

時鐘同步系統屏配置的GPS衛星同步時鐘提供各種時間同步信號用于實現電廠（站）內計算機監控系統、保護裝置、故障錄波器 、事件順序記錄裝置、安全自動裝置、遠動RTU及各級能量管理系統、用電負荷管理系統、通信網監控系統、電能量記費系統、電網頻率按秒考核系統、功角測量裝置、線路故障行波測距裝置、雷電定位裝置、調度錄音電話、各類信息管理系統MIS、DCS系統、及各種輸煤PLC、除灰PLC、化水PLC、脫硫PLC等的時間同步，使電廠（站）內各設備具有統一的時間基準。

二  xm-2323GPS時鐘對時系統系統組成:

時鐘同步系統由主時鐘、時間信號傳輸通道、時間信號用戶設備接口（擴展裝置）組成。主時鐘一般設在電廠（站）的控制中心，包括標準機箱、接收模塊、接收天線、電源模塊、時間信號輸出模塊等。對于電廠、變電站，考慮其重要性，

整個電廠、變電站配置2臺主時鐘，一主一備，2臺主時鐘以冗余熱備模式工作，完成GPS衛星信號的接收、處理，及向時間擴展設備提供標準同步時間信號（RS422電平方式IRIG-B）。

◆ 每臺主時鐘同時具有接收另一臺主時鐘的IRIG-B時間信息功能，達到兩臺主時鐘之間能夠互為備用。正常情況下，主時鐘的時間信號接收單元獨立接收GPS衛星發送的時間基準信號；當某一主時鐘的時間信號接收單元發生故障時，該主時鐘能自動切換到另一臺主時鐘的時間信號接收單元接收到的時間基準信號，實現時間基準信號互為備用，切換時間小于0.5秒，切換時主時鐘輸出的時間同步信號不會出錯。

◆ 主時鐘與時間擴展設備之間采用光纖連接，以IRIG-B來傳送GPS時間信息。信號擴展裝置的時間基準信號輸入包括兩路IRIG-B輸入。當信號擴展裝置只接一路IRIG-B輸入時，該路輸入可以是IRIG-B輸入1，也可以是IRIG-B輸入2。信號擴展裝置接入兩路IRIG-B時碼輸入時，以IRIG-B輸入1作為該擴展裝置的外部時間基準，IRIG-B（DC）輸入2作為后備。擴展時鐘向故障錄波裝置、繼電保護裝置、機組控制系統（DCS）、脫硫控制系統、水、煤、灰渣控制點等提供對時信號接口。同時網絡時間服務器還可提供1～3個NTP網絡接口，以滿足MIS及SIS等系統的網絡對時需要。

◆ 主時鐘及時間擴展設備所有時間同步信號輸出時，在電氣上均相互隔離。輸出的時間同步信號可滿足秒(1PPS)、分(1PPM)、時(1PPH)、IRIG-B、空接點、DCF77、串口以及NTP網絡接口等方式。

◆ 主時鐘及時間擴展設備具有工作狀態指示、告警顯示和告警信號輸出功能。告警信號的電接口類型為繼電器空接點，接點耐壓>250V DC。

◆ 主時鐘及時間擴展設備具有時間顯示功能，運行狀態下顯示年、月、日、時、分、秒及接收衛星數。

◆ 主時鐘及時間擴展設備可配置恒溫晶振內部守時功能。當接收到外部時間基準信號時，被外部時間基準信號同步；當接收不到外部時間基準信號時，切換到內部守時，保持一定的走時準確度，使主時鐘或擴展裝置輸出的時間同步信號仍能保持一定的準確度。當外部時間基準信號接收恢復時，自動切換到正常狀態工作，切換時間小于0.5S，切換時時鐘輸出的時間同步信號不會出錯。

◆ 可采用兩路電源供電，任何一路電源消失，主時鐘及信號擴展裝置仍保持正常工作。

◆ 組屏式結構可以根據用戶需要比較方便地擴展時間信號輸出量，而且不會影響整個系統的正常工作。時鐘屏采用2260*800*600標準機柜或根據實際情況定制。柜體前后開門。前門采用玻璃門，后門采用雙開門，以方便線纜的連接。機柜底部裝有公共接地銅排。屏內預留足夠標準的插槽、面板和接線端子排，以滿足將來不同時間信號輸出接口數量的擴展要求；所有時間輸出信號全部接入柜內的端子排上。

三 xm-2323GPS時鐘對時系統系統特點：

1、與外同步時鐘信號同步精度高，同步精度優于±0.1μs。

2、采用冗余結構

3、模塊化設計，多種輸出接口，使用靈活方便。

4、雙CPU并行處理時間報文輸出技術

5、高精度脈沖輸出

6、高精度守時時鐘

7、采用無過沖IRIG-B(AM)碼產生技術，產生高精度的IRIG-B(AM)碼，精度可達5μs。

8、支持光纖或電纜級連輸入和輸出。

9、信號接收可靠性高，不受電站地域條件的限制。

10、所有信號輸出口均經過光電隔離，電磁抗干擾達到III級標準。

11、有監視本裝置運行狀態的告警接點輸出，包括電源消失告警、外同步信號消失告警、以及本裝置自檢異常告警。

12、LCD顯示日期和時間及外同步信息。

13、具有電網頻率測量功能

14、多衛星系統接入，以及不同系統間的無縫切換，保證了授時系統的安全性及可靠性。目前支持接入GPS、北斗、格羅娜絲。

15、支持NTP（Network Time Protocol,網絡時間協議）版本4

16、適應更多的組網方式,互備方式、主從方式等，靈活多變的組網模式。適用于雙鐘或多鐘互備等方式。

四 xm-2323GPS時鐘對時系統技術指標

1. 物理參數

1.1 機箱

標準時間同步鐘本體和時標信號擴展裝置都采用標準19″機架式機箱，能牢固安裝在配電盤內立柱上，高度為2U或4U。機箱外殼有可靠接地點。

外形尺寸：440mm(W)×260mm(L)×89mm(H)，或用戶指定。

顏    色：計算機灰 （RAL 7032）或用戶指定。

重    量：5kg

2U機箱：

4U機箱：

1.2 天線

接收天線和安裝底座配套。

天線尺寸：直徑95（mm）×高度128（mm）

底座尺寸： 90×30（mm）×高度110（mm）

底座安裝方式：陽管螺紋, 內徑24（mm）×高度60（mm），

底座安裝位置：屋頂，可見大部分天空

重量（包括安裝底座）：5 kg

電纜：RG-59 /RG-58型，標準長度50m，或用戶指定。

2. 環境條件

2.1 主機工作環境

工作溫度：-25℃~ +55℃

儲存溫度：-40℃~ +85℃

濕    度：5％ ~ 95%，不結露

2.2 天線工作環境

工作溫度：-40℃~ +80℃

儲存溫度：-40℃~ +90℃

濕    度：100%，結露

3. 電磁兼容性

裝置在變電站保護室和控制室的電磁場環境下能正常工作，符合“GB/T13926-1992 工業過程測量和控制裝置的電磁兼容性” 中有關規定的要求，達到Ⅲ級標準。

Ø 絕緣性能： GB/T13926-2002 Ⅲ級

Ø 抗高頻干擾： GB/T 15153.1-1998 Ⅲ~Ⅳ級

Ø 抗快速瞬變干擾：GB/T 17626.4-1998 Ⅲ級

Ø 抗靜電放電干擾：GB/T 15153.1-1998 Ⅲ級

Ø 抗磁場干擾： GB/T 17626.8-1998 Ⅴ級

Ø 抗浪涌干擾： GB/T 15153.1-1998 Ⅲ級

4 .供電電源

XM-2323 GPS時間同步系統采用交直流公用方式供電。

4.1 交流電源

額定電壓：單相220V，允許偏差 -20% ～ +20%；

頻率：50Hz，允許偏差± 3Hz；

波形：正弦，波形畸變不大于5%。

4.2 直流電源

額定電壓：220V、110V；

允許偏差：-20% ～ +20%；

紋波系數：≤5%。

4.3 功率消耗不大于50W。

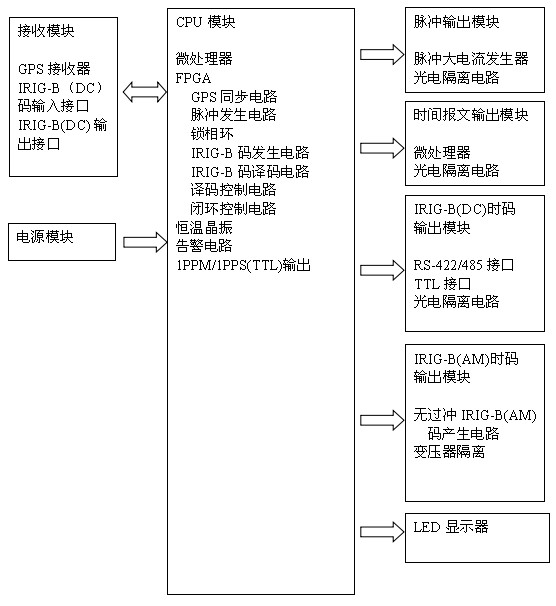

五 xm-2323GPS時鐘對時系統裝置整體結構圖:

六  xm-2323GPS時鐘對時系統裝置面板及背板示意圖:

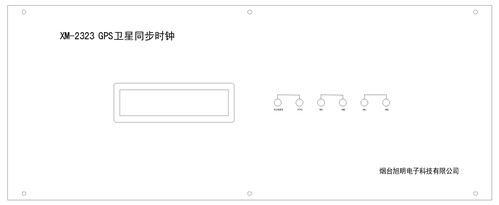

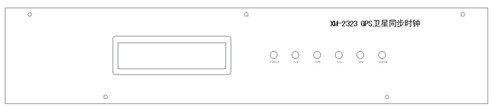

標準（雙冗余）時間同步鐘本體(2U)面板示意圖

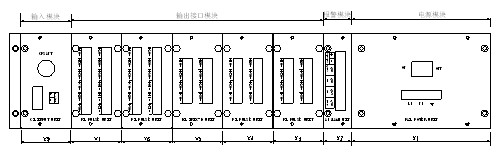

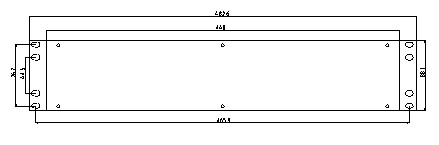

標準（雙冗余）時間同步鐘本體(2U)背板示意圖

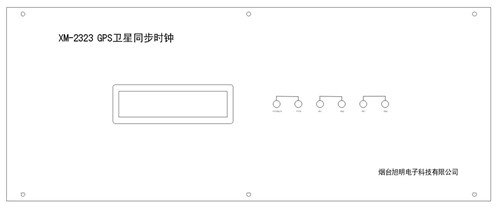

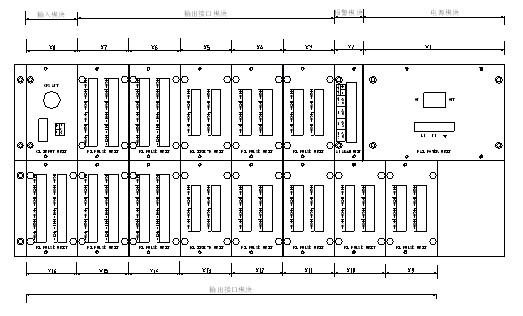

時標信號擴展裝置（雙冗余）面板(4U)示意圖

時標信號擴展裝置（雙冗余）背板(4U)示意圖

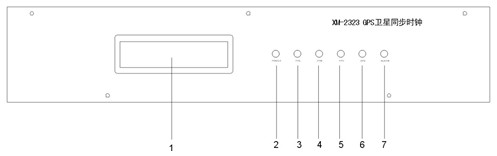

時間同步鐘本體（單臺鐘）面板(2U)示意圖

（1）液晶顯示窗口，顯示標準的北京時間和鎖定的衛星數

（2）POWER: 電源指示燈，接通電源即亮。

（3）PPS: 秒脈沖指示燈，每秒鐘閃亮一次。

（4）PPM: 分脈沖指示燈，每分鐘閃亮一次。

（5）PPH: 時脈沖指示燈，每小時閃亮一次。

（6）GPS: 定位指示燈，GPS同步時亮。

（7）ALARM: 報警指示燈，系統有異常時亮。
